產品介紹
腰鼓調心支架主要依據DTII選型手冊，2個腰鼓輥子分別安裝在各自的回轉軸上，2個回轉架通過連桿機構實現同步，橫梁直接連接在中間架上，膠帶跑偏后帶動回轉架繞回轉軸旋轉角度。，此時調心托輥給膠帶施加橫向推力Fn,促使跑偏后的膠帶回復原位，實現跑偏膠帶的自動糾偏，確保膠帶對中運行。其特點是把原前傾調心的槽形輥子換成了腰鼓輥子，由于腰鼓輥子兩端的直徑大不同，故輥子旋轉時，輥子的大小頭與膠帶接觸處的線速度不同，存在著速度差，從而改變了托輥的受力狀況，使膠帶跑偏后產生的橫向推力增大，調心效果更加明顯。由于腰鼓調心托輥2個回轉軸是分開的，回轉軸強度較弱，大運量時出現回轉軸彎曲現象，另外促使2個回轉架實現同步的連桿機構，由于制造、安裝等多種因素同步效果不太理想，影響自動調心效果。
托輥調心支架的優點及作用如下：
1、托輥支架支撐力度強、靈活性高、摩擦小、壽命長。
2、托輥支架徑向跳動量；靈活度；軸向竄動量。
3、托輥支架防塵、防水、軸向承載、抗沖擊、使用壽命五個關鍵點。
4、托輥支架安裝在輸送帶的兩側，防止輸送帶發生跑偏。有效使得膠帶運行平穩可靠。
5、托輥支架的調心效果顯著，且結構簡單，完全可以滿足現代作業發展的需要。
托輥調心支架是輸送機械的一種配件裝置，這種輸送機械的配件裝置有著它非常重要的存在價值及優勢

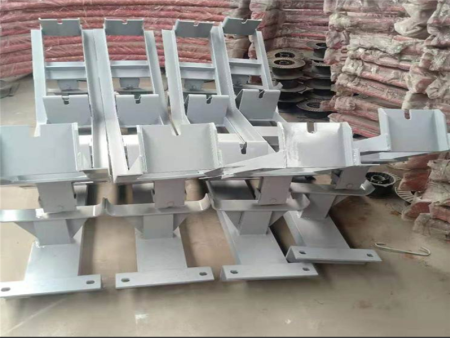

產品展示
